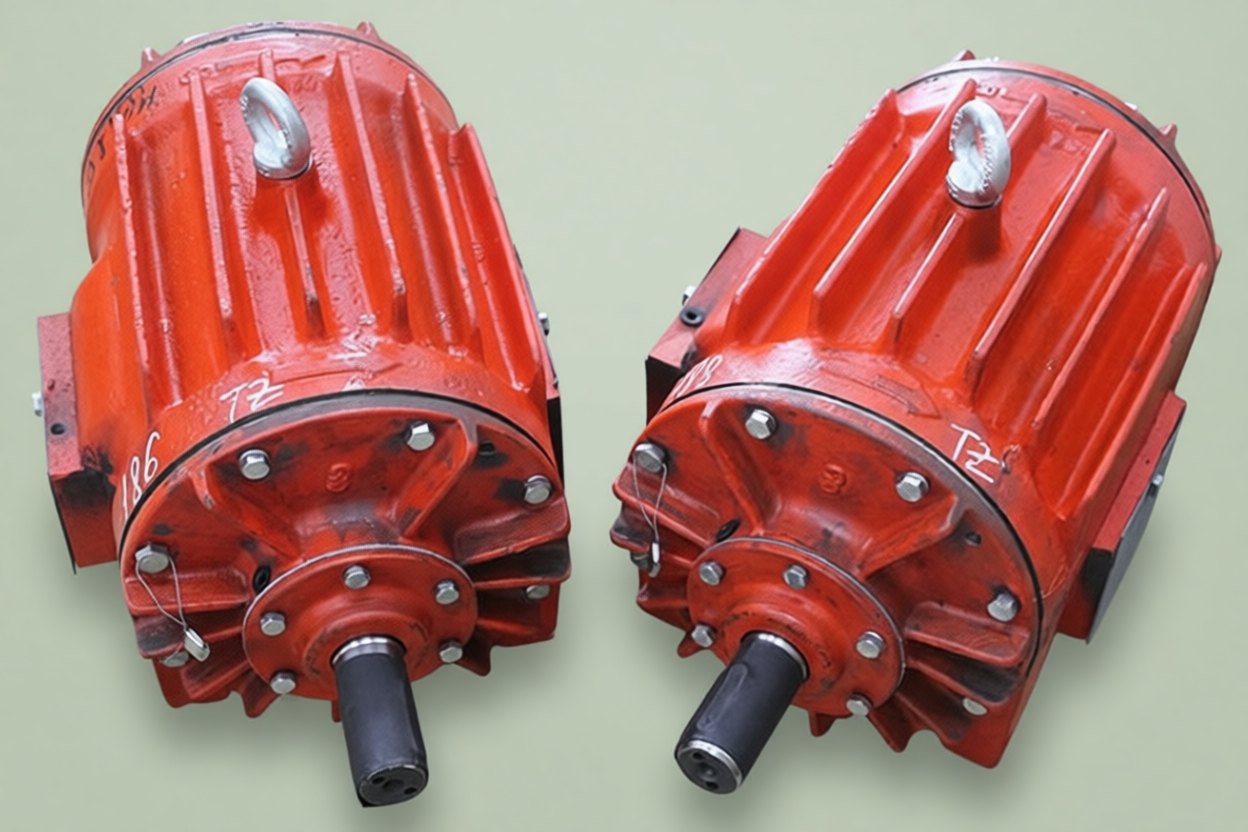

Насос вакуумный КО-505А.02.15.100 TZ, Правый
52900,00 руб.
Насос КО-505 состав: чугунный корпус , две крышки корпуса, два подшипника № 308, ротор и шесть текстолитовых лопастей.
На корпусе насоса крепится система смазки, которая смазывает подшипники и всасывющую полость насоса.
Маркировка: Насос КО-505А 0215100 правое вращение ротора, Насос КО-505А 0215100-01 левое вращение ротора.
1. Корпус; 2.Ротор; 3.Крышка больш; 4.Крышка мал.глух.; 5.Крышка мал. с отв; 6.Крышка больш.; 7.Лопатка; 8.Подшипик; 9.Манжета; 10.Манжета; 11.Уплотнительное резиновое кольцо; 12.Шпонка.
Производительность при давлении Р=0 - 310 м3/час
Максимальное разрежение 0,085 МПа
Рабочее давление, не более 0,06 МПа
Частота вращения ротора 1150 об/мин
Потребляемая мощность 8± 0,63 кВт
Масса, не более 100 кг
Время непрерывной работы, не более 1ч
Габаритные размеры, мм - L=520, B=300, H=340
При эксплуатации насоса необходимо соблюдать следующие правила:
- Содержать насос КО-505 в чистоте;
- Не допускать нагрев корпуса насоса более 80°C;
- Производить периодическую промывку системы смазки и заполнять её чистым отфильтрованным маслом К-12 ГОСТ 10877-76
- Постоянно следить за расходом масла через масленки. При нормальной работе насоса, расход масла составляет 12 капель в минуту каждой капельницей, что составляет 120 г/час всеми капельницами.
Возможные неисправности насоса КО-505
|
Наименование неисправности |
Вероятная причина |
Метод устранения |
|
Ротор насоса вращается туго |
Насос неправильно собран |
Разобрать насос, промыть и собрать |
|
Падение производительности насоса |
Износ лопаток ротора или западание лопаток из-за загрязнения |
Заменить лопатки. При западании промыть пазы и лопатки и собрать. |
|
Стук в насосе |
Износ подшипников. Западание лопаток в пазах. На внутренней поверхности корпуса появились следы от лопаток глубиной до 2 мм. |
Заменить лопатки. Заменить подшипники. Заменить корпус. |
|
Нагрев корпуса насоса свыше нормы (на 80?C выше температуры окружающей среды) |
Отсутствие смазки. Загрязнение насоса. |
Наполнить систему смазки. Разобрать насос, промыть детали, собрать насос. Очистить трубопровод от пыли и грязи |
|
Не поступает масло из системы смазки через капельницу в насос. |
Подсос воздуха в соединении капельниц. Попадание грязи. |
Подтянуть соединение капельниц. Продуть капельницу сжатым воздухом. |
|
Насос КО-505 создает недостаточное разряжение (менее 0,08 МПа) |
Неплотное соединение трубопровода. Западание лопаток в пазах ротора насоса. Трение ротора о крышку насоса. |
Подтянуть соединение. Вынуть ротор, промыть пазы, лопатки и собрать насос. |
