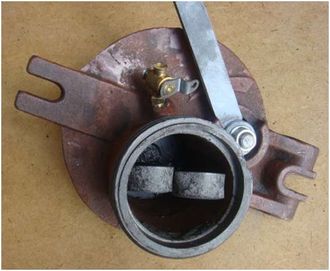

Лючок приемный АНМ-53-07.00.000 (задвижка, шибер)

6200 руб. 5200 руб.
в наличии: 5
В корзину

Лючок приёмный АНМ-53 (задвижка, шибер) устанавливается на откидных болтах на фланец с патрубком, вваренные внизу в заднем днище вакуумной цистерны КО-503, КО-505, КО-520, АКН-10.

Отверстие в приёмном лючке закрывается диском. Перемещение диска осуществляется рукояткой, которая устанавливается в одно из крайних положений "Закрыто" или "Открыто", обозначенных условным символом.
На корпусе лючка установлен кран (п.7), предназначенный для снятия разрежения в полости приемного шланга. После заполнения цистерны кран следует открыть, чтобы облегчить подъём приёмного шланга из выгребной ямы.


Вес, кг - 21,8

Габаритные размеры, мм - L=356, B=222, H=280

Деталировка:

Номер детали

Наименование детали

Кол-во

1

5915

Гайка М24-6Н.5.016

3

2

11371

Шайба С10.02.019

4

3

АНМ 53-07.00.030

Рычаг

1

4

АНМ 53-07.00.018

Шайба

2

5

АНМ 53-07.00.008

Гайка глухая

1

6

АНМ 53-07.00.007-01

Прокладка

1

7

10Б19бк

Кран пробно-спускной

1

7

И-Б-10

Кран пробно-спускной

1

8

АНМ 53-07.00.002

Болт откидной

1

9

АНМ 53-07.00.022

Ось

1

10

У136.40.00.02-23

Ось

1

11

397

Шплинт 4х25.019

3

12

024-030-36-2-2

Кольцо

8

13

АНМ 53-07.00.016

Прокладка

1

14

АНМ 53-07.00.010

Кулак поворотный

1

14

АНМ 53-07.00.010-01

Кулак поворотный

1

15

АНМ 53-07.00.017

Диск корпуса

1

16

АНМ 53-07.00.001

Болт откидной

1

17

АНМ 53-07.00.009

Корпус лючка

1

18

АНМ 53-07.00.015

Кольцо

2

19

АНМ 53-07.00.014

Шайба

2

20

АНМ 53-07.00.006

Пружина

1
