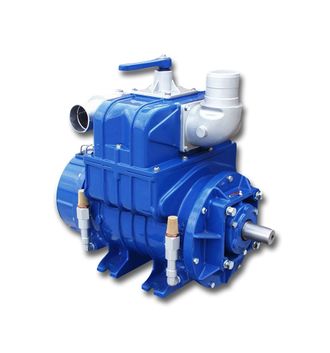

Вакуумный насос PNR-124

Вакуумный насос JUROP PNR-14

Производительность - 730 м3/ч

A. Вытяжка; B. Коллектор разрежения/давления; C. Устройства капельного масловыпуска; D. Всасывающая труба; E. Отверстие клапана сброса давления*; F. Отверстие контроля лопастей; G. Пробка для залива масла в коробку передач; H. Пробка уровня масла в коробке передач; I. Клапаны впуска воздуха (версия PNR); L. Масляный бак; M. Маслоналивное отверстие и масломерная линейка.

Привод насоса осуществляется от коробки перемены передач автомобиля через коробку отбора мощности, карданный вал и клиноременную передачу или посредством гидропривода.

Технические характеристики

Производительность, 732 м3/ч

Частота вращения, 1 300 об/мин

Масса насоса,  177кг

Воздушный поток при атмосферном давлении,  12 200л/мин

Воздушный поток при разрежении 60%,  11 200л/мин

Максимальное разрежение, 92%

Максимальное разрежение при постоянной работе, 60%

Максимальное рабочее относительное давление (абсолютное),  1 (2)бар

Потребление масла,  130 - 150г/ч

Емкость масляного бака, 3,2л

Наибольшая температура насоса, град. 150

Схема вакуумной системы с насосом PNR122 D

Рекомендуемые смазки:

При температуре окружающего воздуха ниже; +5 (зимнее) Масла соответсвующие стандарту ISO VG 68

При температуре окружающего воздуха выше +5 (летние) Масла соответсвующие стандарту ISO VG 150
